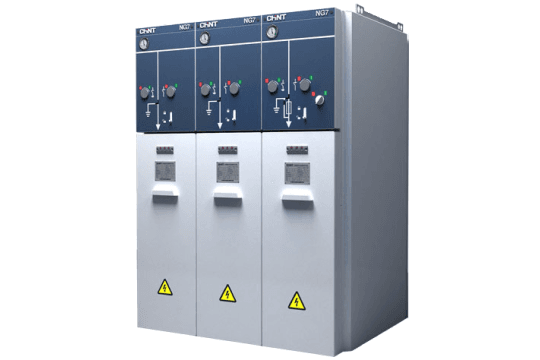

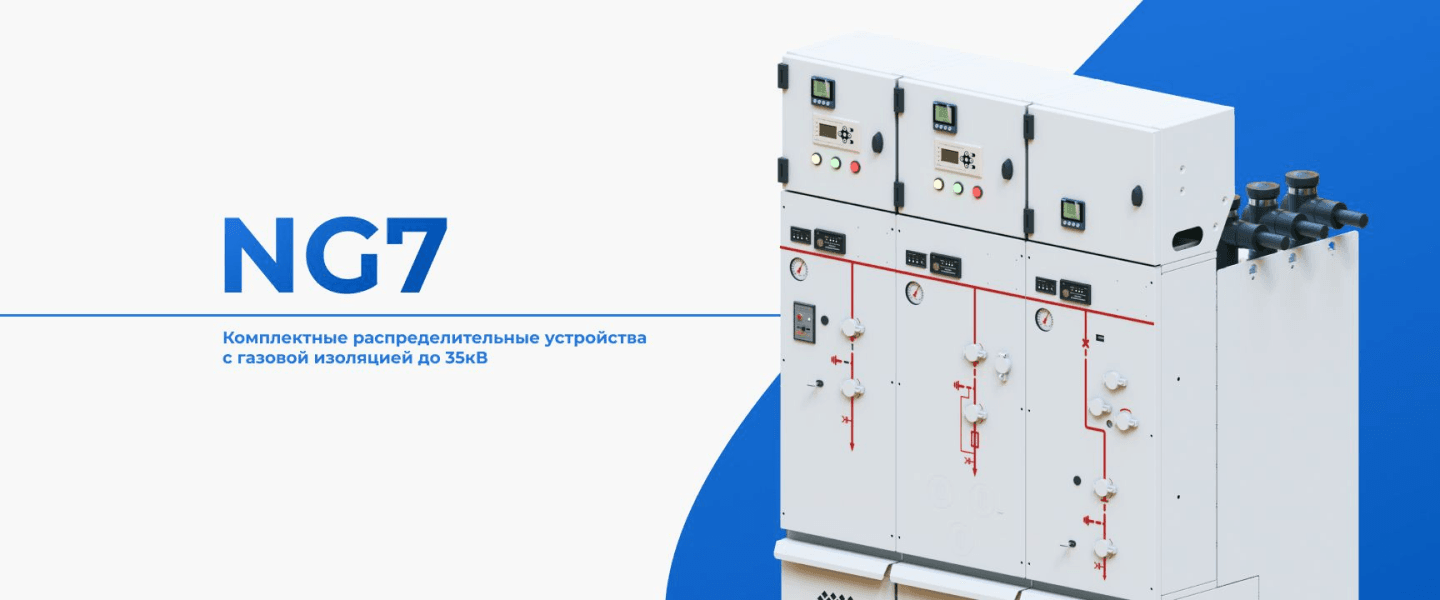

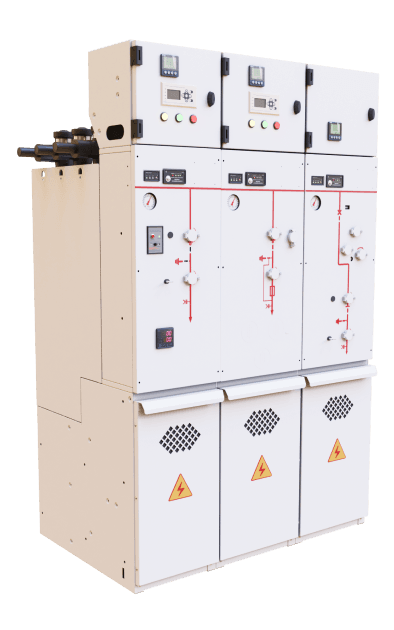

Комплектное распределительное устройство в металлической оболочке с элегазовой изоляцией (КРУЭ) серии NG7 представляет собой новое поколение компактных изделий, применение которых позволяет достичь высокой надежности электроустановки при минимальном объеме обслуживания.  

Преимущества

Соответствие европейскими российским стандартам безопасности

Характеристики

ПрименениеДля приема, распределения электроэнергии, защиты и управления на объектах электроэнергетики в различных отраслях промышленностиУровень изоляции: 12~40.5кВ

Номинальное напряжение6, 10, 20, 35кВ

Номинальный ток коммутационных аппаратов630А

Номинальный ток сборных шин630А

Механический ресурс10000 циклов ВО

ОсобенностиПредставляет собой новое поколение компактных изделий, применение которых позволяет достичь высокой надежности электроустановки при минимальном объеме обслуживания. Все коммутационные аппараты и токоведущие части помещены в герметичный отсек, что позволяет использовать изделие в любых условиях окружающей среды.

Технические характеристики

NG7

Основные технические характеристики

Ед. изм.

Функция выключателя нагрузки

Функция вакуумного выключателя

Функции

Номинальное рабочее напряжение

кВ

6(10/20/35)

Номинальная частота

Гц

50/60

Номинальный ток

630

Уровень изоляции / Выдерживаемое напряжение промышленной частоты / Фазное

кВ

42/65/95

Уровень изоляции / Выдерживаемое напряжение промышленной частоты / Линейное

кВ

48/79/119

Уровень изоляции / Выдерживаемое напряжение промышленной частоты / Контрольные и вспомогательные цепи

кВ

2/2/2

Уровень изоляции / Импульсное выдерживаемое напряжение промышленной частоты / Фазное

кВ

75/125/185

Уровень изоляции / Импульсное выдерживаемое напряжение промышленной частоты / Линейное

кВ

85/145/215
